Identification scientifique des essences

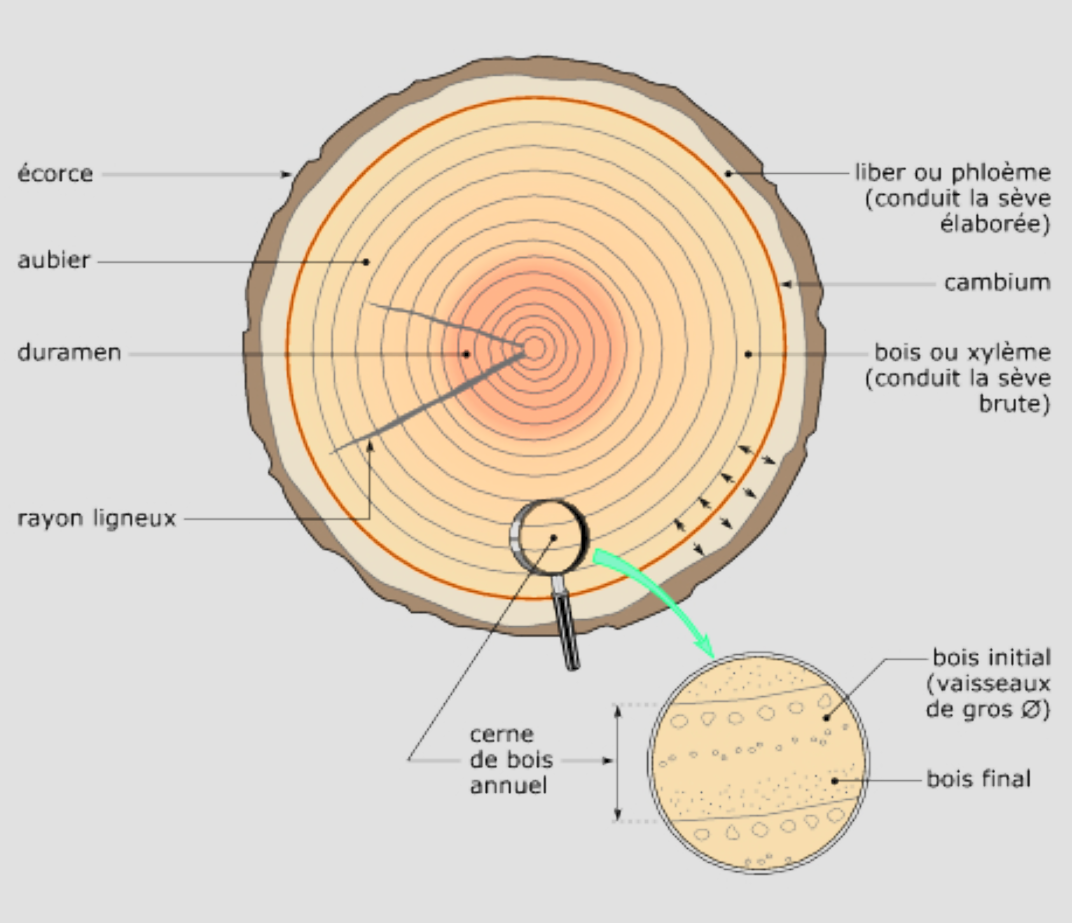

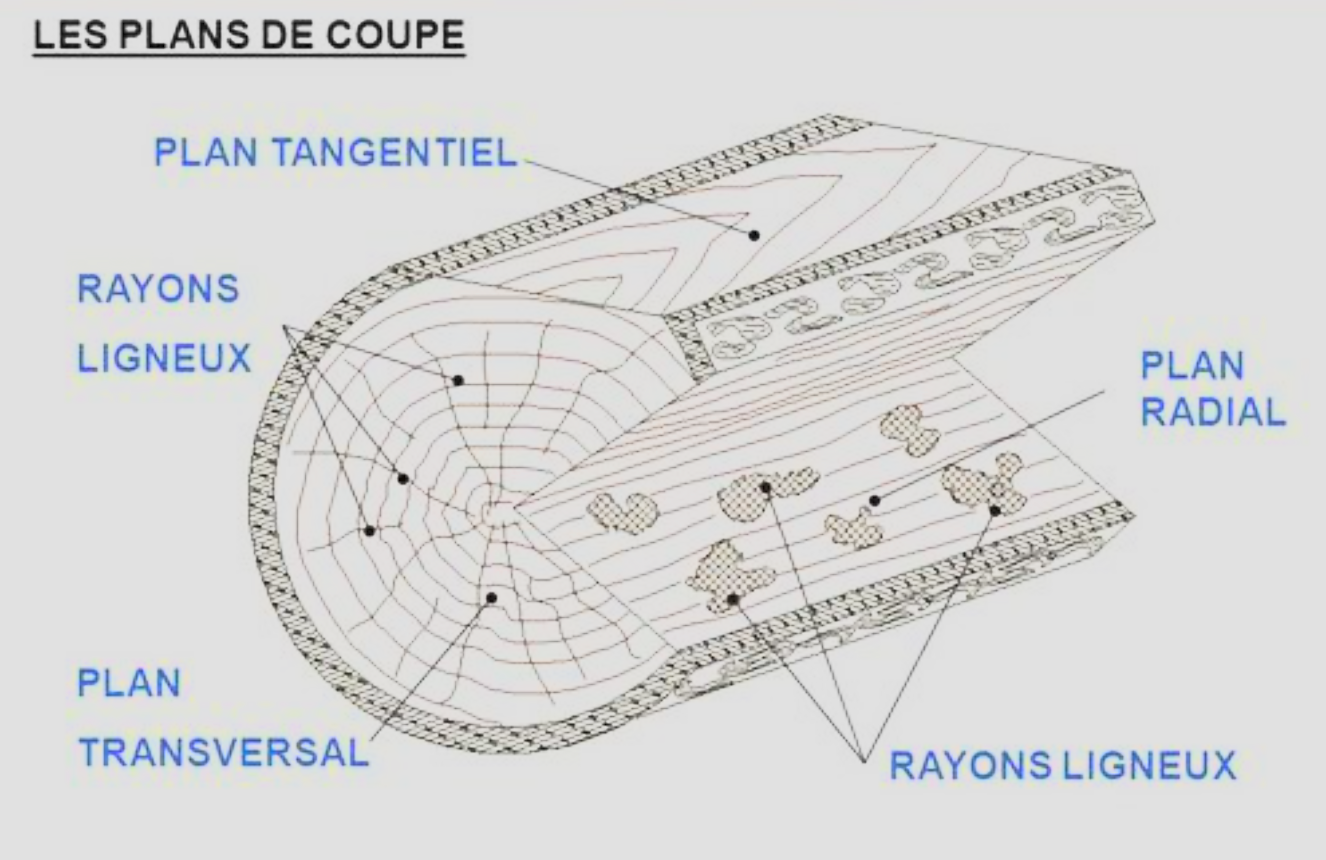

Bois feuillus (angiospermes)
Présence de vaisseaux conducteurs (pores) visibles à l’œil nu.
➤ Chêne (Quercus spp.)
- Bois à zone poreuse annulaire
- Gros vaisseaux de printemps alignés
- Rayons ligneux larges et visibles
- Densité moyenne : 650–750 kg/m³
- Teneur élevée en tanins (résistance fongique naturelle modérée)
➤ Châtaignier (Castanea sativa)
- Structure proche du chêne
- Rayons plus fins
- Taux élevé de tanins → durabilité naturelle classe 2–3
Absence de vaisseaux.
Structure composée majoritairement de trachéides longitudinales.
➤ Épicéa / Sapin
- Cernes nets
- Transition bois initial / bois final marquée
- Pas de canaux résinifères visibles (surtout sapin)
- Densité : 420–470 kg/m³
➤ Pin
- Canaux résinifères évidents
- Bois final plus sombre
- Densité : 500–550 kg/m³
➤ Douglas
- Teinte rosée du duramen
- Canaux résinifères discrets
- Bonne durabilité naturelle (classe 3)
L’identification ne se limite pas à l’anatomie.
On analyse également :
➤ Module d’élasticité longitudinal (MOE)
- Résineux structurels : 9 000–13 000 MPa
- Chêne : 11 000–14 000 MPa
➤ Résistance en flexion statique
- Sapin C24 : 24 MPa
- Chêne : 40–60 MPa
La perte de section après attaque xylophage doit être corrélée à ces valeurs pour juger de la capacité résiduelle portante.
Corrélation essence / agent biologique

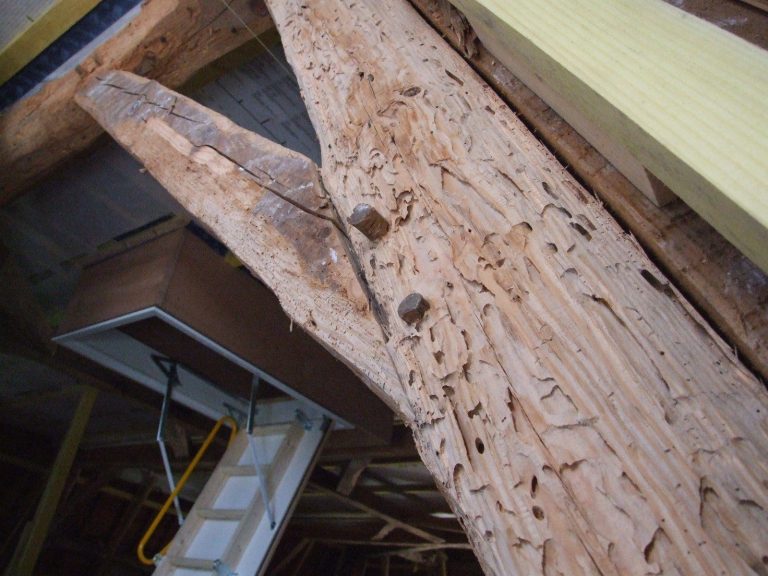

Capricorne des maisons (Hylotrupes bajulus)
- Cible quasi exclusive : résineux
- Dégrade l’aubier
- Galeries elliptiques profondes

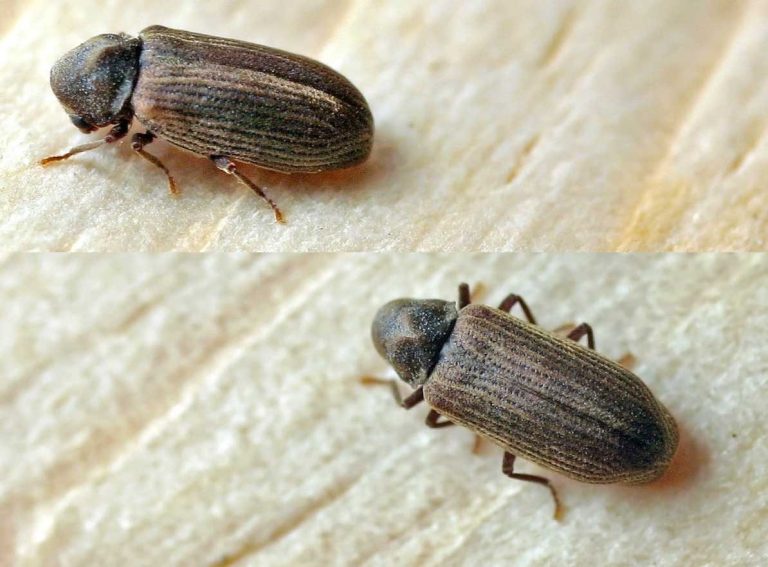

Vrillettes (Anobium punctatum)
- Feuillus anciens riches en amidon
- Attaque lente mais diffuse
Champignons lignivores (ex : Serpula lacrymans)
- Dégradent cellulose et hémicellulose
- Provoquent fracture cubique
- Humidité > 20 % indispensable

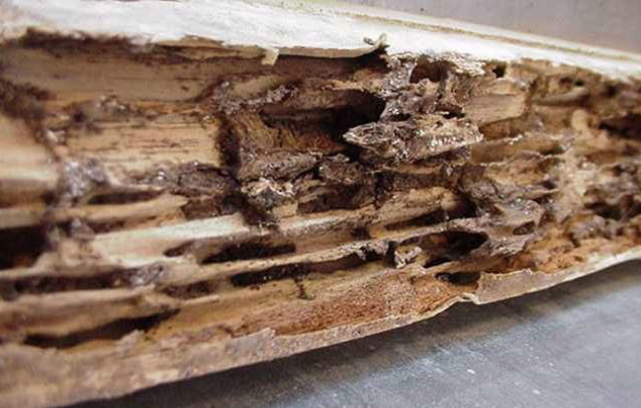

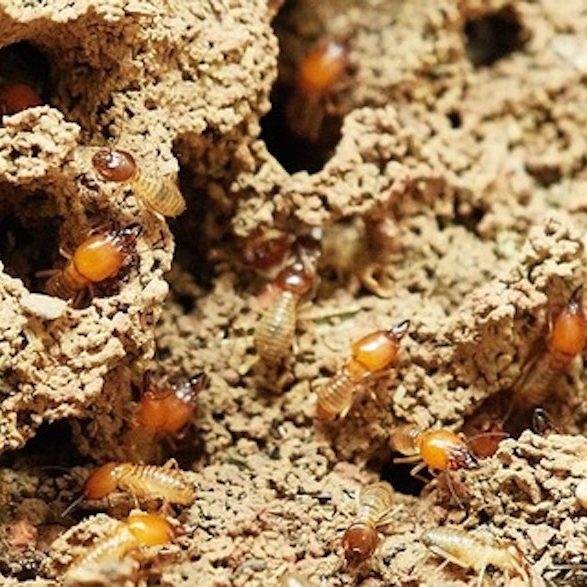

Termites (Reticulitermes spp.)
- Indifférents à l’essence
- Dégradent cellulose pure
- Absence de sciure
Le bois est un matériau anisotrope et hygroscopique.
Taux critiques :
- < 12 % : stable
- 15–20 % : zone à risque biologique
- 22 % : développement fongique possible
- 30 % : saturation fibreuse
La composition chimique influence la résistance :
- Cellulose ~ 40–50 %
- Hémicellulose ~ 20–30 %
- Lignine ~ 20–30 %
Extractibles (tanins, résines) variables selon essence

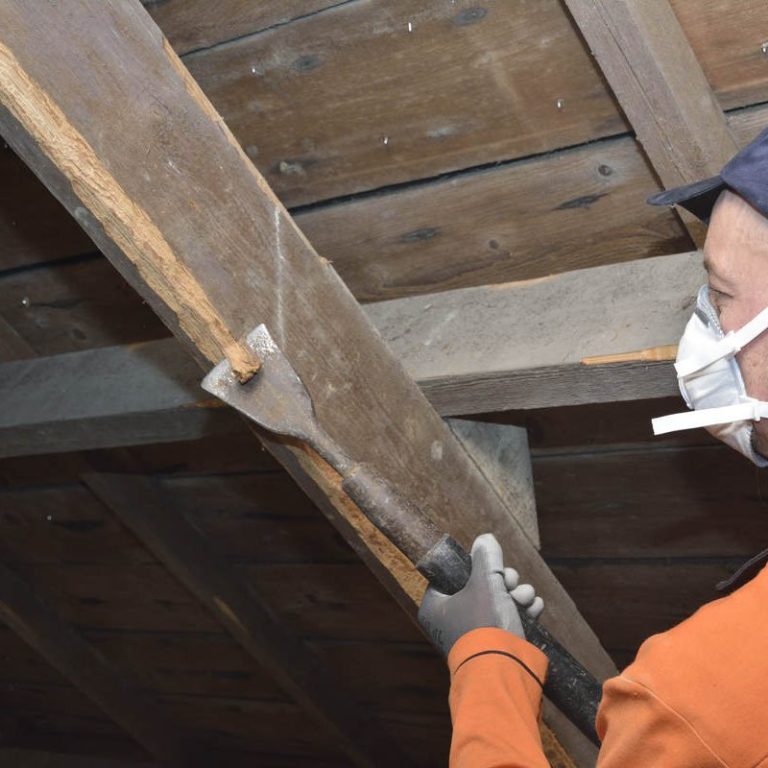

Critères d’arrêt du bûchage :
- Retrouver un bois à densité cohérente
- Absence de fibre friable
- Résistance au poinçonnement > 2–3 mm
Si perte de section :
- 15 % → surveillance
- 20 % → calcul structurel conseillé
- 30-35 % → renforcement ou remplacement
